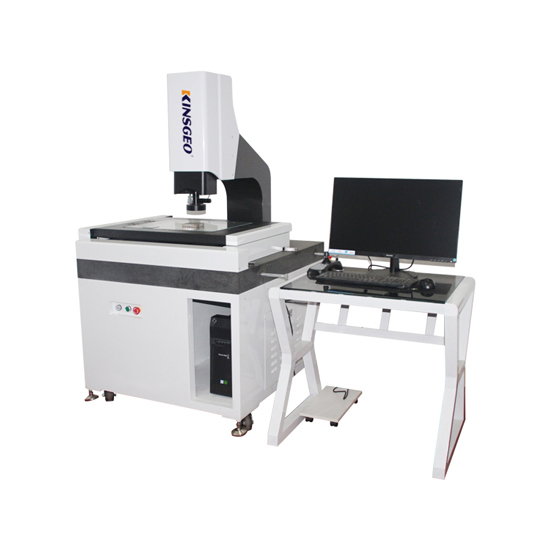

KJ-VMC自動影像測量?jī)x
來源：科建儀器 時間：2020-03-11 09:22:40
一、產品用途
VMC系列是針對尺寸測量應用而研發的CNC型全自動影像測量?jī)x，采用靈活的鏡頭變倍，軟硬件配置，實現各種二維尺寸的批量全自動檢測。目的是為了在精準測量的基礎上節省人力和檢測時間。
二、應用行業
三、技術參數
| 型號 | VMC3020 | VMC4030 | VMC5040 |
| 測量行程(X*Y*Z)mm | 300*200*200 | 400*300*200 | 500*400*200 |
| 外形尺寸(L*W*H)mm | 760*660*1700 | 900*800*1700 | 1100*950*1700 |
| 工作臺面(X*Y)mm | 550*380 | 660*500 | 800*640 |
| 玻璃尺寸(X*Y)mm | 320*240 | 440*340 | 540*440 |
| 主機總重量kg | 280 | 400 | 600 |
| 玻璃臺承重 | 20KG | ||
| 線性精度um | X*Y: ≤3+L/200 Z: ≤4+L/200(“L”指被測物體長度，單位mm) | ||
| 重復精度mm | 0.003 | ||
| 定位精度mm | 0.001 | ||
| 相機 | ?？低暻д拙W(wǎng)高清數字?jǐn)z像機 | ||
| 變焦物鏡 | 0.7-4.5X 手動卡位連續變倍鏡頭?；?選配0.7-4.5X 全自動連續變倍鏡頭 | ||
| 放大倍率及物方視場 | 35-220X (21.5 英寸彩色顯示器)。視場：6.0mm-0.95mm | ||
| 工作距離 | 90mm | ||
| 光源 | LED 四環八區（32 項）環形表面光+透射平行光，亮度均可程控調節 | ||
| 工作電源 | 220V AC 50HZ 需接可靠地線 | ||
| 溫濕度 | 溫度：23±3℃ 濕度：50±20% | ||
